Drive-in állvány

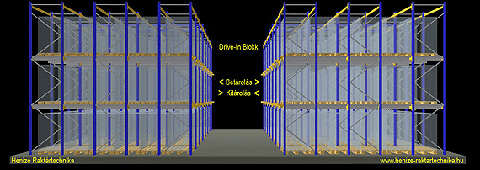

A drive-in (bejárható állvány) állványrendszer a raklapos termékek tömbös tárolási formája.
A bejárható állványok építése akkor célszerű, ha homogén és nagy mennyiségű árú tárolását kell megvalósítani. A be és kitárolás ennél a rendszernél toló-oszlopos targoncával valósítható meg, mely be tud menni az állványcsatornába.
A rendszer működése a tömbös tárolási formához hasonlítható.

Két fajtáját különböztetjük meg, a bejárható és az átjárható állványt.

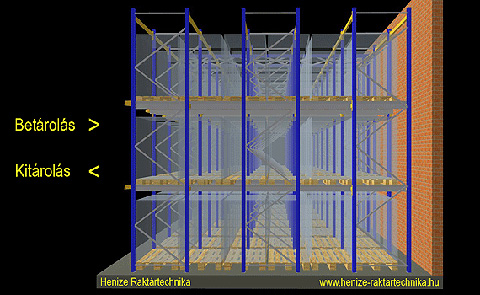

  • a bejárható állványoknál a be és kitárolás csak egy oldalról lehetséges. Ebben az esetben a FIFO elv nem valósítható meg. (LIFO elv)

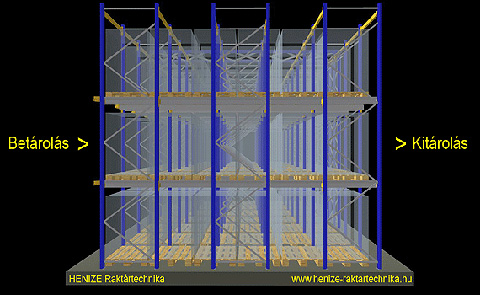

  • Az átjárható állványok esetében a kiszolgálás mindkét oldalról lehetséges. Az árú mozgatása a be és ki tárolás során elkülönülten megoldható. A FIFO elv ebben az esetben megvalósítható.

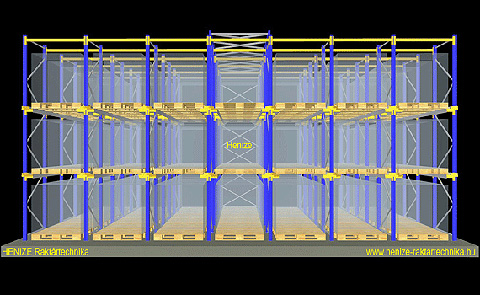

Drive in állványok



Drive-in állvány

A drive-in állványok a terhelésnek megfelelően háromféle keretláb típusból állíthatók össze.
Mindegyik lábtípus 12 szeresen van meghajtva és központi elhelyezkedésű U alakú merevítő bordával rendelkezik. A terhelés függvényében különböző keresztmetszet és anyagvastagság áll rendelkezésre az optimális állványrendszer kialakítása érdekében.

Drive-in keretláb

A perforáció alakjának és a központi U alakú merevítő bordának köszönhetően tökéletes kapcsolódás jön létre a tartó gerendákon lévő kapcsolófej és a keretláb között. A tároló szintek ideális magasságának a beállítását az 50 mm-ként elhelyezkedő perforáció biztosítja.

A csatornák szélessége 1350 mm illetve 1400 mm lehet. A mélységet 12000 mm-ig toldás nélkül, ennél mélyebb csatornákat több sín toldásával tudjuk kialakítani.

A terhelés függvényében a tartósínt kétféle anyagvastagsággal tudjuk szállítani.
A tartósín kialakításának nagy előnye, hogy a raklap a sínen kialakított bordákon fekszik fel (rajzon pirossal jelölve) nem a sín teljes felületén. Ez az apró innováció megkönnyíti a betárolást, mivel a raklapok csúsztatása közben csak kis súrlódási erő lép fel.

Drive in raklap

A Drive-In állványok a biztonságos kiszolgálás érdekében az alábbi kiegészítő elemekkel szerelhetők fel:

  • Raklap bevezető
  • Karvédő
  • Oszlopvédő
  • Túltolásgátló
  • Targonca-megvezető sín

A felhasznált anyagoknak és a gyártás minőségének köszönhetően szabadtéren és földrengéssel veszélyeztetett területeken is biztonsággal telepíthetők és üzemeltethetők.
A kiszolgáló berendezések függvényében az alapterület 70-80 %-a hasznosan beépíthető.

Keret magasság:

-12.000 mm-ig

Keret terhelhetősége:

-14.000 kg-ig

Tartókar hossz:

130-155 mm-ig

Tartókar terhelhetősége:

750 kg (1500 kg / pár)





Sendzimir galvanizált felületkezelés:

Keretet lábak (felárért porszórt), diagonális összekötők, talplemezek, hézagoló lemezek, lemezborítás a tartógerendák között, ikresítő lemezek.

Porszórt felületkezelés:

Tartókarok, túltolás gátlók, keretláb védők,
raklap bevezetők, karvédők, vezetősín



Stadnard színek:

RAL1007 sárga





RAL5010 kék





RAL7035 világosszürke





RAL7016 sötétszürke
